板式换热器结构原理及分类

点击数:742021-12-10 09:25:04 来源: 青岛鑫泉通机电设备有限公司

新闻摘要:板式换热器的工作原理是由许多波纹薄板按一定间隔冲压而成,周围用垫片密封,并用框架和压紧螺钉重叠压紧。

1.板式换热器

板式换热器的工作原理是由许多波纹薄板按一定间隔冲压而成,周围用垫片密封,并用框架和压紧螺钉重叠压紧。板和垫片的四个角孔构成流体分配管和收集管。同时,冷热流体被合理分离,使其在各板两侧的流道中流动,通过板的热交换

通过外力将传热板夹紧并组装在一起,介质通过传热板上的通孔在板表面流动。在板波纹的作用下,形成强烈的湍流,就像用筷子搅拌杯中的热水一样,增加了换热面积。冷介质和热介质分别在传热板的两侧流动,湍流形成的大量换热表面与传热板接触,从而通过传热板进行充分的传热,达到最终的换热效果。冷热介质的隔离主要通过密封垫片的分割或大量焊缝来保证。当换热板没有开裂和穿孔时,冷热介质不会混淆


 2。板式换热器结构

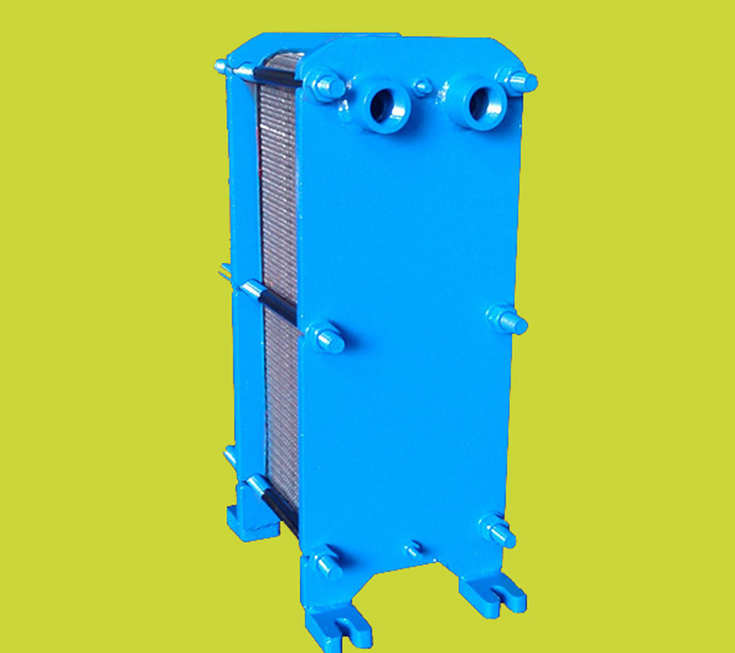

板式换热器由一组波纹平行金属板组成。在板的四个角上有通道孔。板夹在框架内,固定板和活动压板侧附连接管,并用夹紧螺栓夹紧。这些连接管与板上的通道孔对齐,并与两种液体的外部管道相连进行热交换。传热板和活动压板悬挂在上支承梁下方,并由下支承梁对齐定位。传热板、密封垫片、压板、导轨和夹紧螺栓是板式换热器的主要部件

1)传热板:传热的主要部件,一般波纹为成人字体,根据不同的流体介质,传热板的材质也不同,其中大部分由不锈钢和钛制成。

2)两端压板:两端压板主要用于夹紧和压紧所有传热板,保证流体介质不泄漏

3)密封垫片:主要起到热板之间的密封作用。板式换热器泄漏的主要原因是密封垫。

4)夹紧螺栓错位或老化:夹紧头和换热板的主要功能。夹紧螺栓的预紧通常为贯穿螺纹。预紧螺栓时,必须使用扭矩扳手使固定板的扭矩均匀

3。板式换热器的分类板式换热器的主要类型包括螺旋板式换热器、平板式换热器和板翅式换热器螺旋板式换热器由两块平行的金属板组成,它们之间有一定的距离。冷热流体分别在金属板两侧的螺旋通道中流动。换热器的传热系数高(约为管壳式换热器的1~4倍),平均温差大(因为冷热流体可以完全逆流流动),流动阻力小,不易结垢;但是维护是困难的。工作压力不超过2MPa

2)平板换热器

由一定形状的波纹板和密封垫片组成,它们交替重叠夹紧,并与框架组装。冷热流体流经波纹板两侧的流道,并通过波纹板进行热交换。波纹板通常由不锈钢、铝、钛、钼等薄板制成,厚度为0.5~3mm。平板式换热器的优点是传热系数高(约为管壳式换热器的2~4倍),易于拆卸和清洗,可以通过增加或减少板数来调整传热面积。工作压力不得超过2MPa,工作温度不得超过250℃

3)板翅式热交换器

由封闭在集热箱中的热交换板束组成,集热箱具有冷热流体入口和出口。板束由平板和波纹翅片组成,通过钎焊重叠固定。冷热流体流经板的两侧进行热交换。翅片增加了传热面积,促进了流体的湍流,增强了设备的性能

 4。板式换热器泄漏

由于板式换热器密封周长,板薄,使用过程中可能发生泄漏。泄漏分为内部泄漏和外部泄漏

1)板式换热器的外部泄漏

这里是指换热设备中的介质泄漏到外部空间。这很容易发现泄漏。泄漏的主要原因是垫片老化、垫片腐蚀或板材变形。如果发生泄漏,立即标记该区域并打开设备更换垫片或板

2)板式换热器内部泄漏

这是指由于某种原因,两种介质从高压介质泄漏到低压介质。这种现象一般不容易及时发现泄漏。这是主要原因。钢板穿孔、开裂或腐蚀。发现这种泄漏的方法是经常测试低压侧的介质,并根据其成分的变化进行判断。该泄漏的停机检查方法为:

① 拆卸板式换热器,清除表面污垢,干燥板式换热器并重新组装。一侧压力0.2~0.3MPa进行水压试验。水从另一侧流出后停止试验,打开热交换器,仔细观察板的非试压侧。湿板是有孔或裂纹的板

② 现场也可以使用透光和着色检查方法来查找废钢板。检查所有废板和垫圈,以更换它们,并在重新组装后使用

板未对齐后,很快就会出现外部泄漏。有时,虽然不会立即发生,但存在泄漏隐患,必须及时处理。主要原因是由于板的变形,密封垫片从垫片槽中滑出。一旦发生,应及时处理。
