详解全焊接板式换热器结构制造知识

点击数:1822021-10-30 09:17:13 来源: 青岛鑫泉通机电设备有限公司

新闻摘要:全焊接板式换热器结构具有波纹板,采用全焊接工艺密封,无垫片设计,加上多种金属及合金材料的选择。

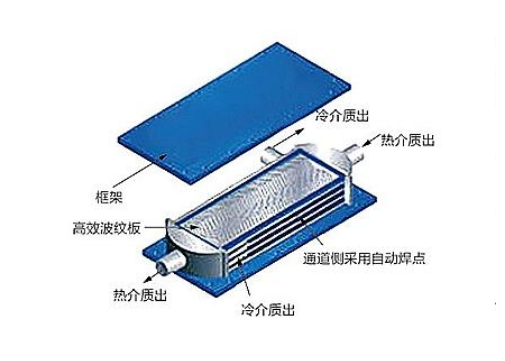

全焊接板式换热器是换热器最多企业选择的换热器设备,那么全焊接板式换热器的结构和焊接是怎样?今天就让鑫泉通来给大家分享一下全焊接板式换热器剖面图,感兴趣的朋友进来了解一下吧。


全焊接板式换热器结构具有波纹板,采用全焊接工艺密封,无垫片设计,加上多种金属及合金材料的选择,确保换热器适用于多数换热工况场合,且其紧凑的结构设计,高效的传热性能及使用的方便灵活,使全焊接板式换热器在石化、采暖、电力、冶金、生物能源等行业广泛应用。



全焊接板式换热器的优点


具有类似板式换热器的波纹板结构,同时采用更为先进的全焊接工艺密封,无垫片设计,加上多种金属及合金材料的选择,确保MAX全焊式换热器适用于温度从-195℃至538℃、工作压力从真空至8.2MPa的几乎所有换热工艺场合。且其紧凑的结构设计,高效的传热性能及使用的方便灵活,决定了天生就具有完全取代传统管壳式换热器的优越性能。


全焊接板式换热器。它的传热元件通过设置由梯形椭台与竖直条槽凸凹相反、深度不等、交替布置的斜波纹形成断续式人字形波纹板片焊接组成,其中,所有梯形椭台的倾斜方向均匀,所有竖直条槽的倾斜方向均匀,每个梯形椭台都与对应的一竖直条槽排成人字形,将两个彼此倒置的断续式人字形波纹板片一对应侧焊接组成板束,而与之相对的另一对应侧分别与上下相邻两板束的另一对应侧进行焊接。具有整体刚性强度大,耐受压力高,湍流效果好,介质流速高,板片构思新颖独特、结构设计紧凑合理、工作性能稳定


全焊接板式换热器的结构和焊接是怎样?


1、外观形式


全焊接板式换热器的四个口则是侧面的上下和左右位置,因为采用的是焊接工艺,所以框架本身是不可以开孔的。


2、内部部件


全焊接换热器内部省去了密封垫片这个部件,全部是由不锈钢板片焊接而成,通常用于耐高温高压的工况,所以板片的厚度在1mm。


以上就是鑫泉通给大家分享了全焊接板式换热器剖面图,相信各位朋友看完上面的文章的之后,对全焊接板式换热器的结构和焊接的知识有了更深的认识和了解。希望这些内容对你们有所帮助。
