板式换热器

板式换热器

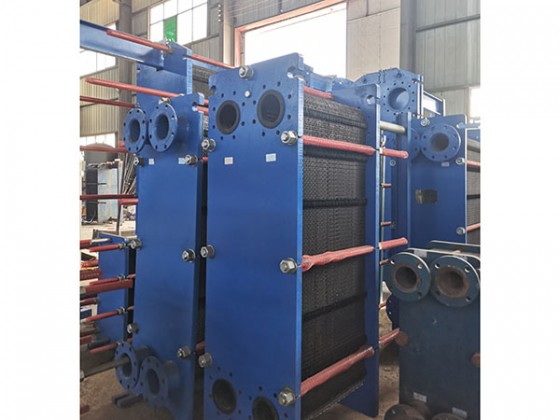

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。在相同压力损失情况下,其传热系数比管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率可高达90%以上。

板式换热器简介
  板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种高效换热器。各种板片之间形成薄矩形通道,通过板片进行热量交换。板式换热器是液—液、液—汽进行热交换的理想设备。它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、应用广泛、使用寿命长等特点。在相同压力损失情况下,其传热系数比管式换热器高3-5倍,占地面积为管式换热器的三分之一,热回收率可高达90%以上。
  板式换热器的型式主要有框架式(可拆卸式)和钎焊式两大类,板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种
板式换热器结构原理

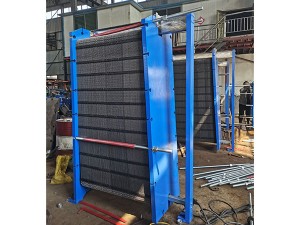

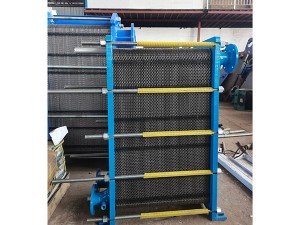

  可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔,四周通过垫片密封,并用框架和压紧螺旋重叠压紧而成,板片和垫片的四个角孔形成了流体的分配管和汇集管,同时又合理地将冷热流体分开,使其分别在每块板片两侧的流道中流动,通过板片进行热交换。
  板式换热器的优化设计计算,就是在已知温差比NTUE的条件下,合理地确定其型号、流程和传热面积,使NTUp等于NTUE。
板式换热器选购要点
  ⒈、板式换热器选用控制参数为换热器材质、工作压力、设计温度等。
  ⒉、选用换热器时,应尽量使换热系数小的一侧得到大的流速,并且尽量使两流体换热面两侧的换热系数相等或相近,提高传热系数。经换热器加热的流体温度应比换热器出口压力下的饱和温度低10℃,且应低于二次水所用水泵的工作温度。
  ⒊、含有泥沙脏物的流体宜经过过滤后进入换热器。
  ⒋、选用板式换热器时,温差较小侧流体的接口处流速不宜过大,应能满足压力降的要求。
  ⒌、对于流量大允许压力降小的情况应选用阻力小的板型,反之,选用阻力大的板型。
  ⒍、根据流体压力和温度情况选用可拆卸式或电焊式。
  ⒎、不宜选用单板面积太小的板片,以免板片数量过多,板间流速偏小,降低传热系数。
  ⒏、板式换热器的换热介质不宜为蒸汽。
  相信有了鑫泉通为你整理的这一份超级实用的板式换热器选购要点之后,你一定可以根据自己的实际需求挑选出更适合自己的优质产品哦!
